智慧矿山之 二三维可视化子系统

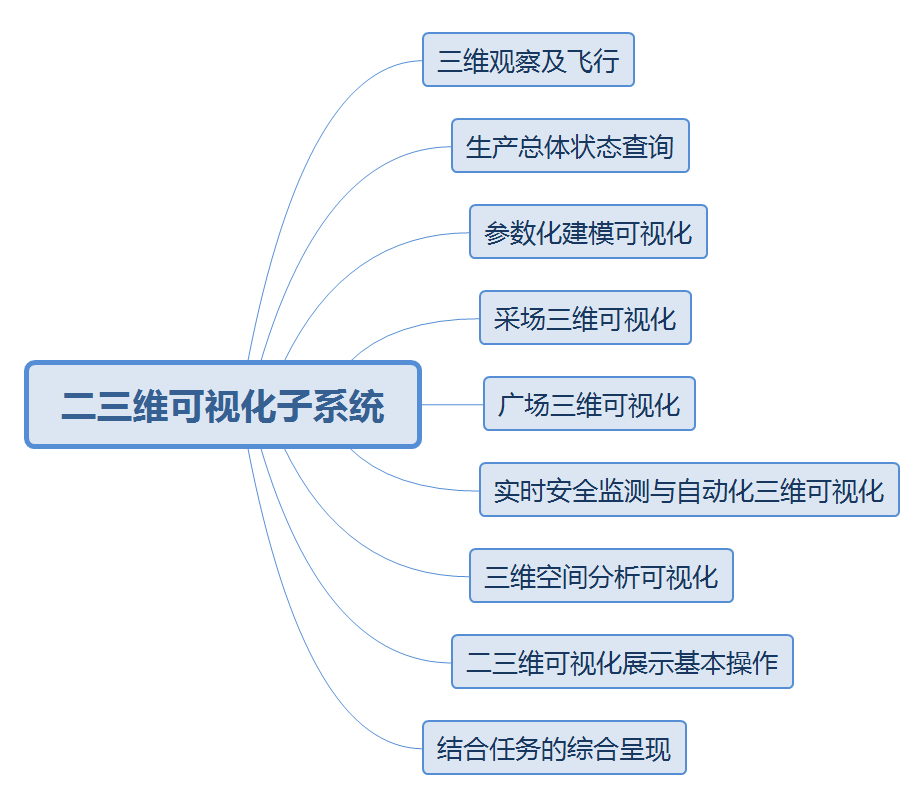

博环（北京）科技有限公司的二三维可视化子系统中包含有二三维可视化展示基本操作模块、结合任务的综合呈现模块等。

三维可视化子系统采用先进的内存、网络与图形优化技术（自主产权），系统在连接众多监控系统和大规模场景的情况下能流畅的运行。

1、三维可视化展示基本操作模块

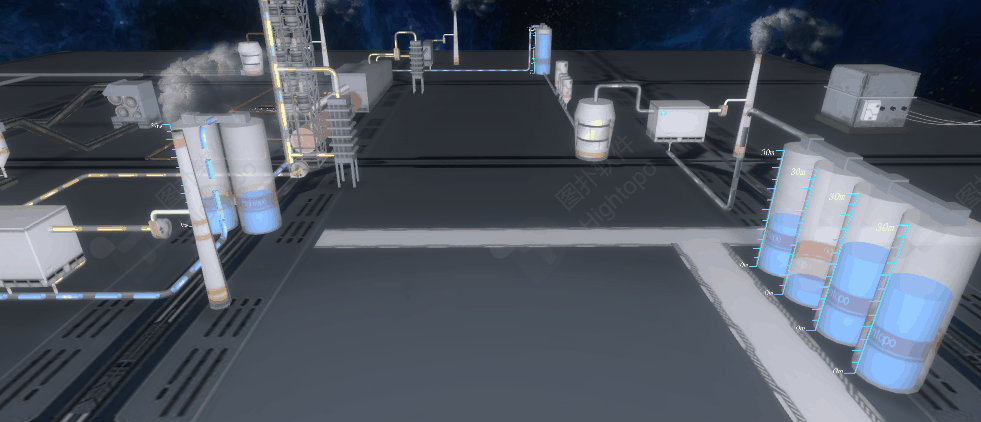

矿山的空间作业本原性，决定了调度信息系统集成平台和数据信息管理平台必然具有三维空间管理功能，矿山信息的获取、存储、校核及分析必然要基于三维空间形式，从管理和应用层面应具有三维空间分析功能，才能够保证信息的完整性和高可用性。按照三维空间关系对各设备、传感器等进行管理，将在融合系统中融合到统一的三维场景中的所有对象都是按空间关系去存储、组织。可在三维场景中随意漫游，缩放、旋转场景，从而达到直观观察和掌握矿山的实时生产情况。可在整体主场景和局部子场景之间自有切换，如图所示：

实现对矿山地面工业广场、采场、办公楼、设备的三维可视化以及动画展现。

2、结合任务的综合呈现模块

1）一张图展示无需安装任何插件：将在一张图系统中基于空间位置关系组织绘制的矿山二三维模型图，按照三维空间关系对各设备、传感器等进行管理，并在融合子系统中融合到统一的三维场景中并展示。系统中所有对象都是按空间关系去存储组织，无需安装任何插件。

2）突出显示：将在一张图系统中的综合监控模块中实现的信息分级分状态、巨量信息根据关注度和紧急程度，分级别分状态按需显示，突出有效信息。

3）一张图总览：以总览图的形式总览矿山安全生产运行状况，包括安全状况、设备运行状况、产量情况，辅以旋转动画、变色动画、柱状图等各种形式，全面展示公司安全生产调度信息。

4）与自动化监控系统联合提供实时监测数据展示：三维可视化系统可以与综合自动化（设备）监控系统、视频监控系统、配矿系统，车辆及人员定位系统等监控系统相联，提供实时监测数据，并在三维场景中展示出来

5）动画显示对象的运行状态：在三维场景中以动画的方式显示设备或者对象的运行状态，如车辆的移动，矿石在皮带输送机上流动，破碎机的工作等。

6）轨迹查询显示：可以在三维场景显示人员、车辆的实时位置，查看相关人员的详细信息、工作时间、活动轨迹等。

7）三维空间分析呈现：将三维空间分析模块中所实现的地点周边指定范围内最关心的视频、通讯、车辆及其它环境监测、人员及设备分布等情况，按照空间关系搜索出来后的情况，集中呈现。以便进行集中查看和操作，方便生产和应急指挥所需。还可以把常用的地点和查询结果保存在列表中，随时调用。
