类型 工业仪器仪表
规格 BH-GQCU-200

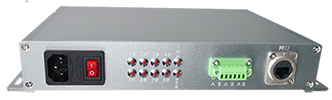

简介 通讯单元GQCU-200是在参考石油石化现有行业标准和企业标准的基础上,结合石化行业的实际需求开发的一款工业级产品。通讯单元主要完成通过总线RS485通讯方式与现场仪表通讯的功能,完成RS485通讯接口和网口与上位机通讯的功能。
13161175778
产品详情

通讯单元GQCU-200通讯接口中包括3路RS485接口,一路网口,通讯接口中的协议均为Modbus-RTU,其中3路RS485接口定位分别为DA、DB、PA、PB、SA、SB,DA和DB为现场仪表的通讯接口,PA和PB为总控室中工控机的通讯接口,SA和SB为物联网关服务器的通讯接口。网口出厂配置为TCP-IP,SEVER,默认IP地址为192.168.0.100,端口为2000

通讯单元共支持8路现场仪表的接入,现场仪表名字例如为1#~8#;通讯单元可以自动检测现场仪表的的状态,也可以透传工控机和物联网关服务器的请求数据。

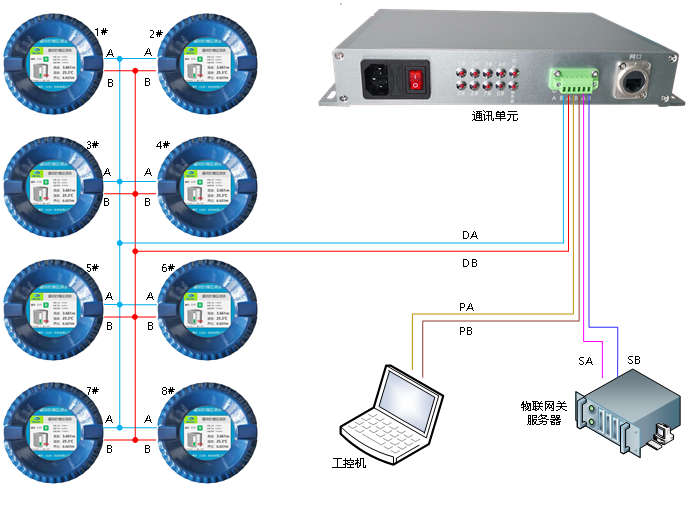

接线示意图

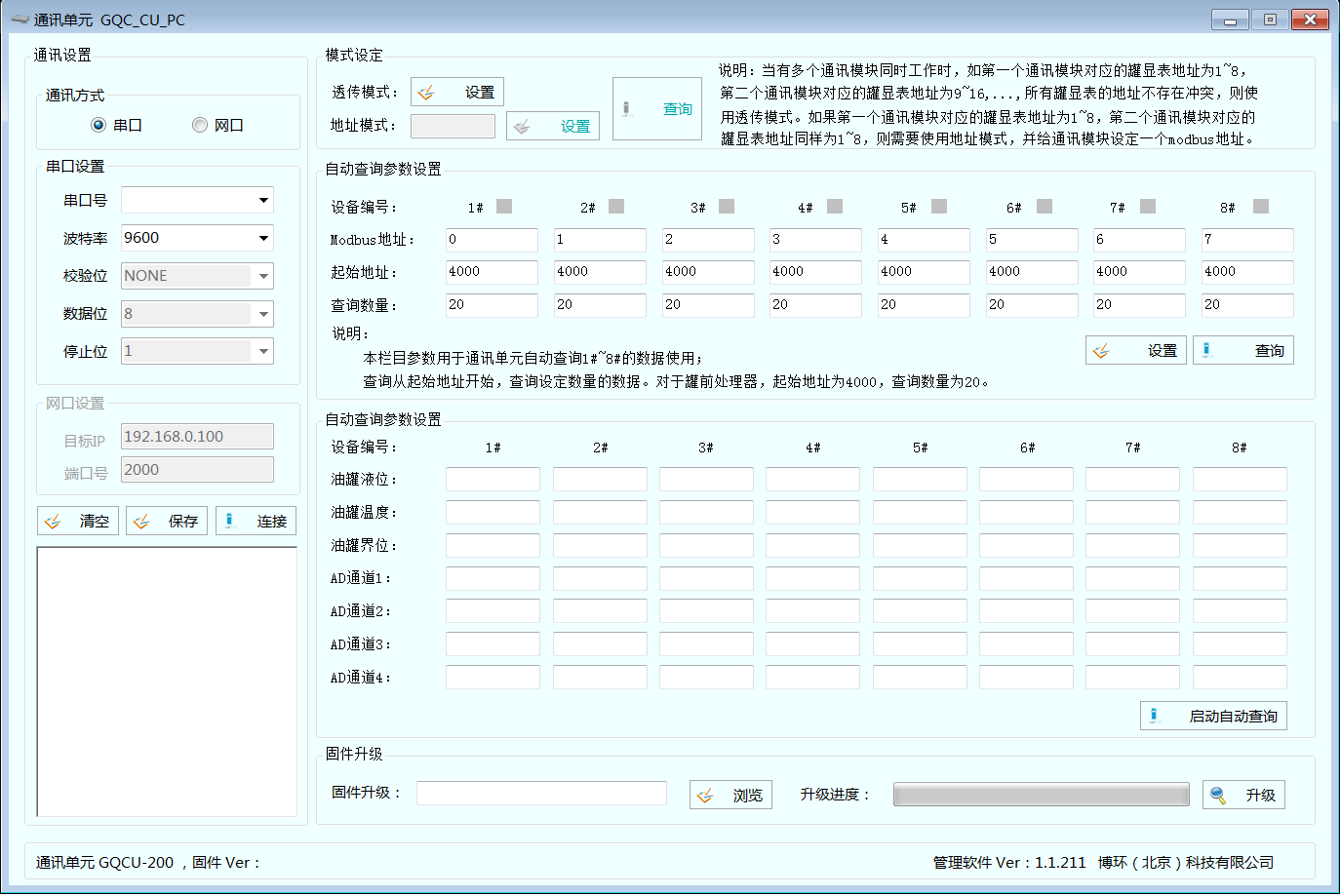

上位机软件
